產品概述

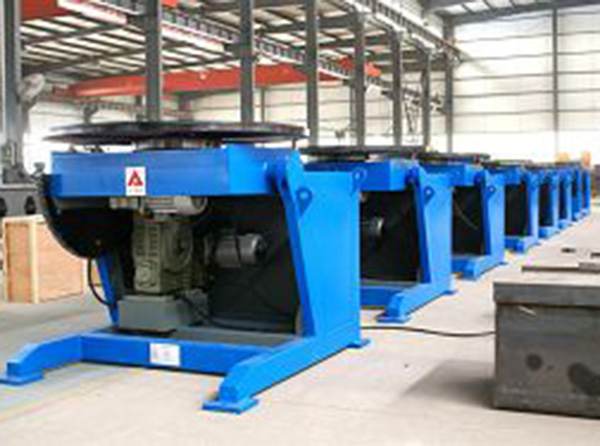

HB系列變位機是一種實用的輔助變位設備，它主要用于鋼結構件焊接、機械零部件裝配等工作場合。它通過工作臺的回轉、翻轉使工件處于最佳的焊接或裝配位置，并可與焊接操作機等配套組成自動焊接專機，廣泛地應用于法蘭、管件接頭等各類鋼結構件的制造行業，也可作為周邊設備與機器人配套,以實現自動化焊接，是現代管道、容器及鋼結構生產企業的常用設備之一。在生產中,它不僅能提高焊接質量，更可減少工作搬運次數、減輕工人勞動強度，快速提高生產效率。
技術參數
HB3-C | HB6-C | HB10-C | HB20-C | HB30-C | HB50-C | HB100-C | |
最大載重 （T） | 0.3 | 0.6 | 1 | 2 | 3 | 5 | 10 |
回轉速度 （rpm） | 0.1-1 | 0.1-1 | 0.07-0.7 | 0.07-0.7 | 0.05-0.5 | 0.05-0.5 | 0.03-0.3 |
翻轉速度 （rpm） | 0.7 | 0.7 | 0.5 | 0.4 | 0.3 | 0.3 | 0.2 |
工作臺直徑 （mm） | 600 | 800 | 1200 | 1200 | 1400 | 1500 | 2000 |
最大偏心距 （mm） | 100 | 100 | 150 | 150 | 150 | 200 | 300 |
最大重心距 （mm） | 150 | 200 | 200 | 200 | 300 | 300 | 400 |
翻轉角度 （°） | 0-120 | ||||||
回轉電機功率 （KW） | 0.18 | 0.37 | 0.75 | 1.5 | 1.5 | 2.2 | 3 |
翻轉電機功率 （KW） | 0.25 | 0.55 | 1.5 | 1.5 | 2.2 | 3 | 4 |
調速方式 | 變頻調速 | ||||||
